Ano ang On-Board Charger at Paano Ito Gumagana sa Mga Sasakyang De-kuryente

AnOn-Board Charger (OBC)ay isang kritikal na bahagi sa loob ng mga electric vehicle (EVs) na nagko-convert ng AC power mula sa grid patungo sa DC power para ligtas na ma-charge ang baterya. Ang malalim na gabay na ito ay nagpapaliwanag kung ano ang isang on-board na charger, kung paano ito gumagana, ang mga pangunahing bahagi nito, mga rating ng kuryente, mga pamantayan sa pagsingil, at kung paano pumili ng tamang solusyon para sa iyong EV platform. Batay sa mga kasanayan sa industriya at teknikal na insight, hina-highlight din ng artikulong ito kung paano gusto ng mga manufacturerZhaofengay sumusulong sa on-board na teknolohiya ng charger para sa mas mataas na kahusayan, kaligtasan, at pagsasama ng matalinong pagsingil.

Talaan ng mga Nilalaman

• 1. Ano ang On-Board Charger?
• 2. Bakit Mahalaga ang mga On-Board Charger sa mga EV
• 3. Paano Gumagana ang On-Board Charger?
• 4. Mga Pangunahing Bahagi ng On-Board Charger
• 5. On-Board Charger Power Levels and Standards
• 6. On-Board Charger kumpara sa Off-Board Charger
• 7. Kahusayan, Kaligtasan, at Pamamahala ng Thermal
• 8. Mga Smart Charging at Bidirectional OBC
• 9. Paano Pumili ng Tamang On-Board Charger
• 10. Mga Application sa Buong EV Segment
• FAQ

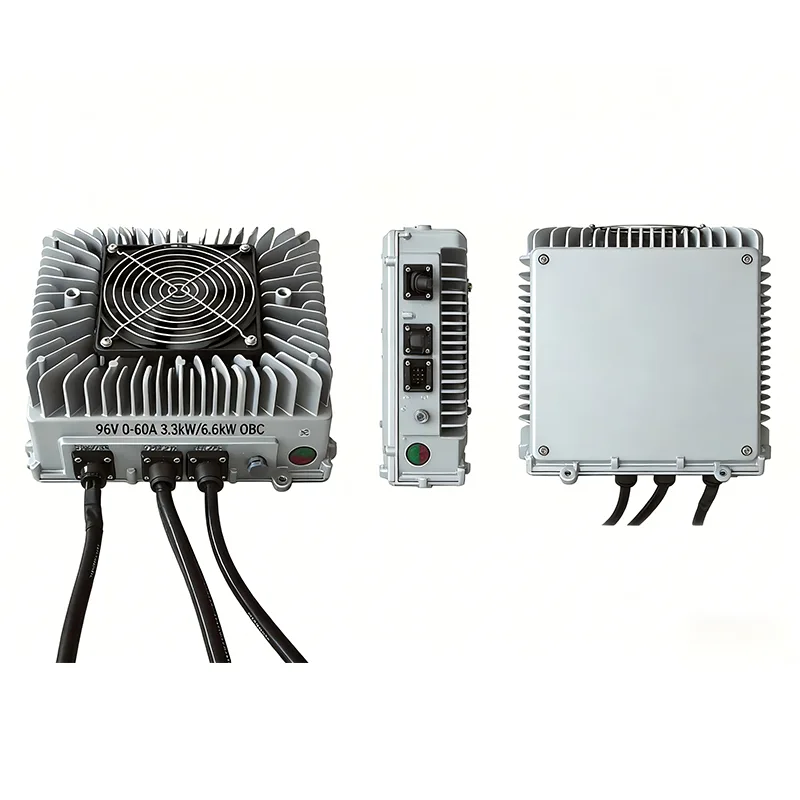

1. Ano ang On-Board Charger?

AnOn-Board Chargeray isang naka-embed na power electronics system na naka-install sa loob ng electric vehicle. Ang pangunahing tungkulin nito ay upang i-convert ang alternating current (AC) na kuryente mula sa isang panlabas na pinagmumulan ng kuryente sa direktang kasalukuyang (DC) na kuryente na maaaring maimbak sa pack ng baterya ng sasakyan.

Hindi tulad ng mga panlabas na fast charger, ang on-board na charger ay naglalakbay kasama ng sasakyan, na nagbibigay-daan sa mga may-ari ng EV na mag-charge kahit saan may available na AC outlet o AC charging station.

2. Bakit Mahalaga ang mga On-Board Charger sa mga EV

• Paganahin ang pagsingil sa bahay at lugar ng trabaho
• Tiyaking ligtas at kontrolado ang pagcha-charge ng baterya
• Suportahan ang mga pandaigdigang pamantayan sa pagsingil
• Bawasan ang dependency sa DC fast charging infrastructure

Kung walang on-board na charger, ang mga EV ay lubos na aasa sa mga off-board na DC charger, na naglilimita sa kaginhawahan at nagpapataas ng mga gastos sa imprastraktura.

3. Paano Gumagana ang On-Board Charger?

Ang pagpapatakbo ng isang on-board na charger ay nagsasangkot ng ilang mga yugto:

1. AC Input– Ang kapangyarihan ay kinukuha mula sa grid sa pamamagitan ng charging cable.
2. Pag-filter ng EMI– Pinipigilan ang electromagnetic interference.
3. Power Factor Correction (PFC)- Nagpapabuti ng kahusayan ng grid.
4. AC-DC Conversion– Kino-convert ang AC sa DC.
5. Regulasyon ng DC– Inaayos ang boltahe/kasalukuyan para sa kaligtasan ng baterya.

Mga advanced na solusyon, tulad ng mga binuo niZhaofeng, isama ang digital control at intelligent na komunikasyon para ma-optimize ang prosesong ito.

4. Mga Pangunahing Bahagi ng On-Board Charger

5. On-Board Charger Power Levels and Standards

Ang mga on-board charger ay nag-iiba sa mga rating ng kuryente depende sa klase ng sasakyan:

• 3.3 kW – Entry-level EVs
• 6.6 kW – Mga pangunahing pampasaherong sasakyan
• 11 kW – Mga premium at fleet na sasakyan
• 22 kW – Mga komersyal at performance na EV

Sumusunod sila sa mga pamantayan tulad ng:

• IEC 61851
• SAE J1772
• GB/T

6. On-Board Charger kumpara sa Off-Board Charger

7. Kahusayan, Kaligtasan, at Pamamahala ng Thermal

Ang mga de-kalidad na on-board charger ay nakakakuha ng kahusayan sa itaas ng 94%, na binabawasan ang pagkawala ng enerhiya at pagbuo ng init. Kasama sa mga tampok sa kaligtasan ang:

• Proteksyon sa sobrang boltahe
• Over-current na proteksyon
• Pagsubaybay sa paghihiwalay
• Mga sensor ng temperatura

Ang Zhaofeng ay lubos na nakatutok sa thermal na disenyo upang matiyak ang mahabang buhay ng serbisyo sa ilalim ng hinihinging mga kondisyon.

8. Mga Smart Charging at Bidirectional OBC

Sinusuportahan ng mga modernong on-board charger:

• CAN komunikasyon
• Pagsasama ng matalinong grid
• Vehicle-to-Grid (V2G)
• Vehicle-to-Load (V2L)

Binabago ng mga feature na ito ang mga EV sa mga mobile na asset ng enerhiya.

9. Paano Pumili ng Tamang On-Board Charger

Kapag pumipili ng on-board na charger, isaalang-alang ang:

• Boltahe at kapasidad ng baterya
• Target na oras ng pagsingil
• Mga pamantayan sa rehiyonal na grid
• Mga hadlang sa thermal at espasyo
• Pagiging maaasahan ng supplier

Nagtatrabaho sa mga may karanasan na mga tagagawa tulad ngZhaofengtinitiyak ang pagsunod, pagganap, at scalability.

10. Mga Application sa Buong EV Segment

• Mga pampasaherong de-kuryenteng sasakyan
• Mga de-kuryenteng bus
• Mga de-kuryenteng motorsiklo
• Logistics at mga sasakyan sa paghahatid
• Pang-industriya na de-koryenteng makinarya

FAQ

Ano ang ginagawa ng on-board charger?

Kino-convert nito ang AC power mula sa grid sa DC power na angkop para sa pag-charge ng EV na baterya.

Ang isang mas mataas na kW on-board charger ay palaging mas mahusay?

Hindi naman kailangan. Ang pinakamainam na kapangyarihan ay depende sa laki ng baterya, kapasidad ng grid, at mga pagsasaalang-alang sa gastos.

Maaari bang suportahan ng mga on-board charger ang mabilis na pag-charge?

Sinusuportahan nila ang mas mabilis na AC charging ngunit hindi maaaring tumugma sa DC fast charger.

Gaano katagal ang isang on-board na charger?

Sa wastong disenyo at pagpapalamig, ang isang on-board na charger ay maaaring tumagal ng buhay ng sasakyan.

Konklusyon

Ang on-board charger ay isang pundasyon ng teknolohiya ng de-kuryenteng sasakyan, pagbabalanse ng kaginhawahan, kaligtasan, at kahusayan. Habang bumibilis ang pag-aampon ng EV, tulad ng mga inobasyon mula sa mga kumpanyaZhaofengpatuloy na itulak ang mga hangganan ng matalino, mataas na kahusayan na mga solusyon sa pagsingil.

Kung naghahanap ka ng maaasahan at mahusay na mga solusyon sa on-board na charger na iniayon sa iyong EV platform,makipag-ugnayan sa aminngayon para tuklasin kung paano namin masusuportahan ang iyong mga layunin sa elektripikasyon.
