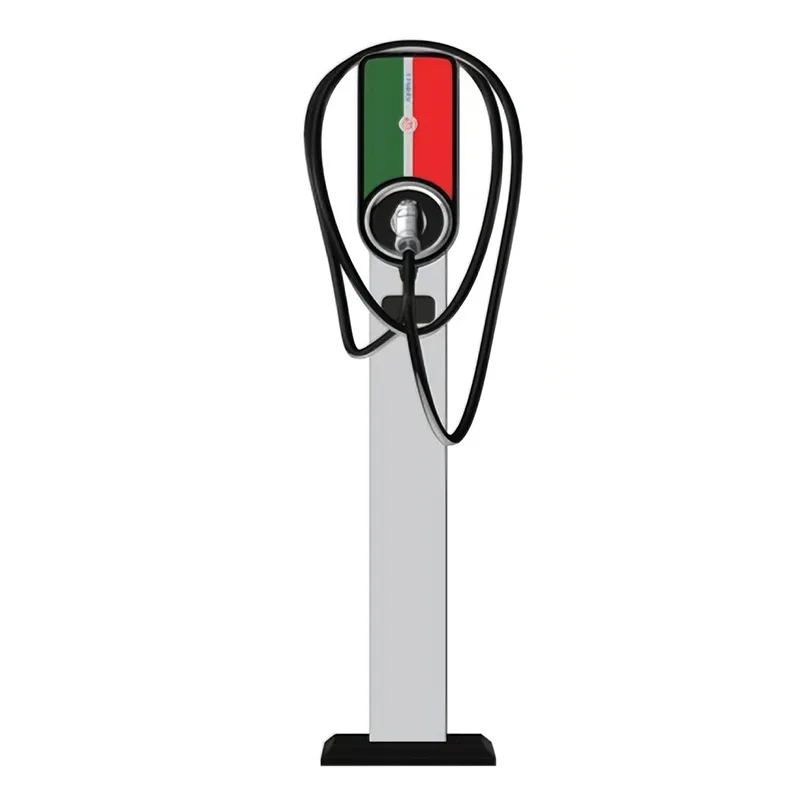

7KW Floor-standing AC Charging Pile

Ang produktong ito ay isang 7KW floor-standing AC charging pile, na ginagamit para sa AC charging ng mga de-kuryenteng sasakyan. Pangunahing binubuo ito ng mga bahagi tulad ng charging pile body, rear installation panel, charging gun cable, at installation accessories package. Nagtatampok ito ng mga function kabilang ang proteksyon sa pagsingil, pag-charge sa pag-swipe ng card, pagsingil sa pag-scan ng QR code, pagbabayad sa mobile, pagsubaybay sa network, at pag-upgrade ng malayo.

Mga teknikal na parameter

mga makabagong disenyo

- Ang aparato ay mahigpit na sumusunod sa mga prinsipyo ng modular na disenyo: ang module ng komunikasyon ay plug-and-play, tugma sa Ethernet/GPRS/3G/4G modules, na nagpapahintulot sa mga user na pumili ayon sa aktwal na mga pangangailangan; ang istraktura ay tugma sa parehong naka-wall-mount at floor-standing na mga pamamaraan ng pag-install. Maaaring gawing floor-standing installation ang isang wall-mounted charging pile sa pamamagitan ng pagdaragdag ng poste nang hindi binabago ang istraktura nito o pagdaragdag ng iba pang mga accessories.

- Pinagtibay ang mga prinsipyo ng modular na disenyo, ang module ng komunikasyon ay plug-and-play at na-configure para sa madaling pagpapanatili;

- Sinusuportahan ang komunikasyon sa isang remote na platform ng pamamahala upang makamit ang malayuang pagsubaybay at malayuang pag-upgrade;

- Sinusuportahan ang mobile phone QR code charging at card-based charging, na may kakayahang magbasa ng may-katuturang impormasyon ng user mula sa mga IC card;

- Komprehensibong proteksyon para sa ligtas na operasyon: nilagyan ng overvoltage protection, undervoltage protection, overload protection, short-circuit protection, leakage protection, grounding protection, overtemperature protection, low-temperature protection, lightning protection, at tipping protection, tinitiyak ang ligtas at maaasahang operasyon ng kagamitan;

- User-friendly na interface: 4.3-inch display screen, na real-time na nagpapakita ng katayuan ng device, data ng pagpapatakbo (boltahe, kasalukuyang, kapangyarihan, dami ng pagsingil, at oras), at impormasyon ng pagkakamali;

- Komunikasyon ng Ethernet/GPRS/4G, pagsubaybay sa background, remote na pag-upgrade, pagbabayad sa mobile, mobile phone APP/WeChat official account QR code charging, at card-based charging;

Paraan ng Pag-install

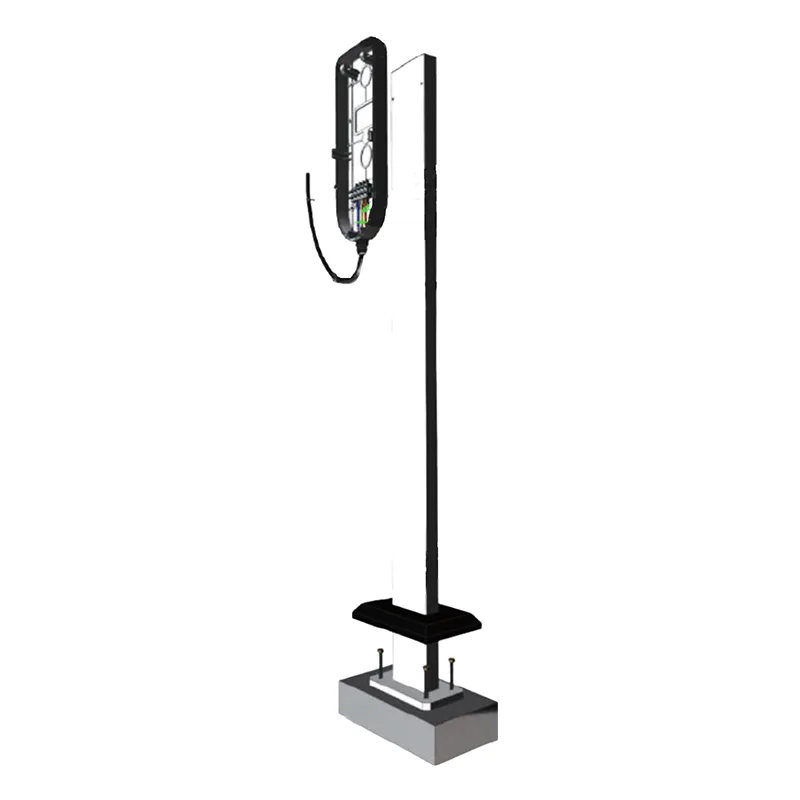

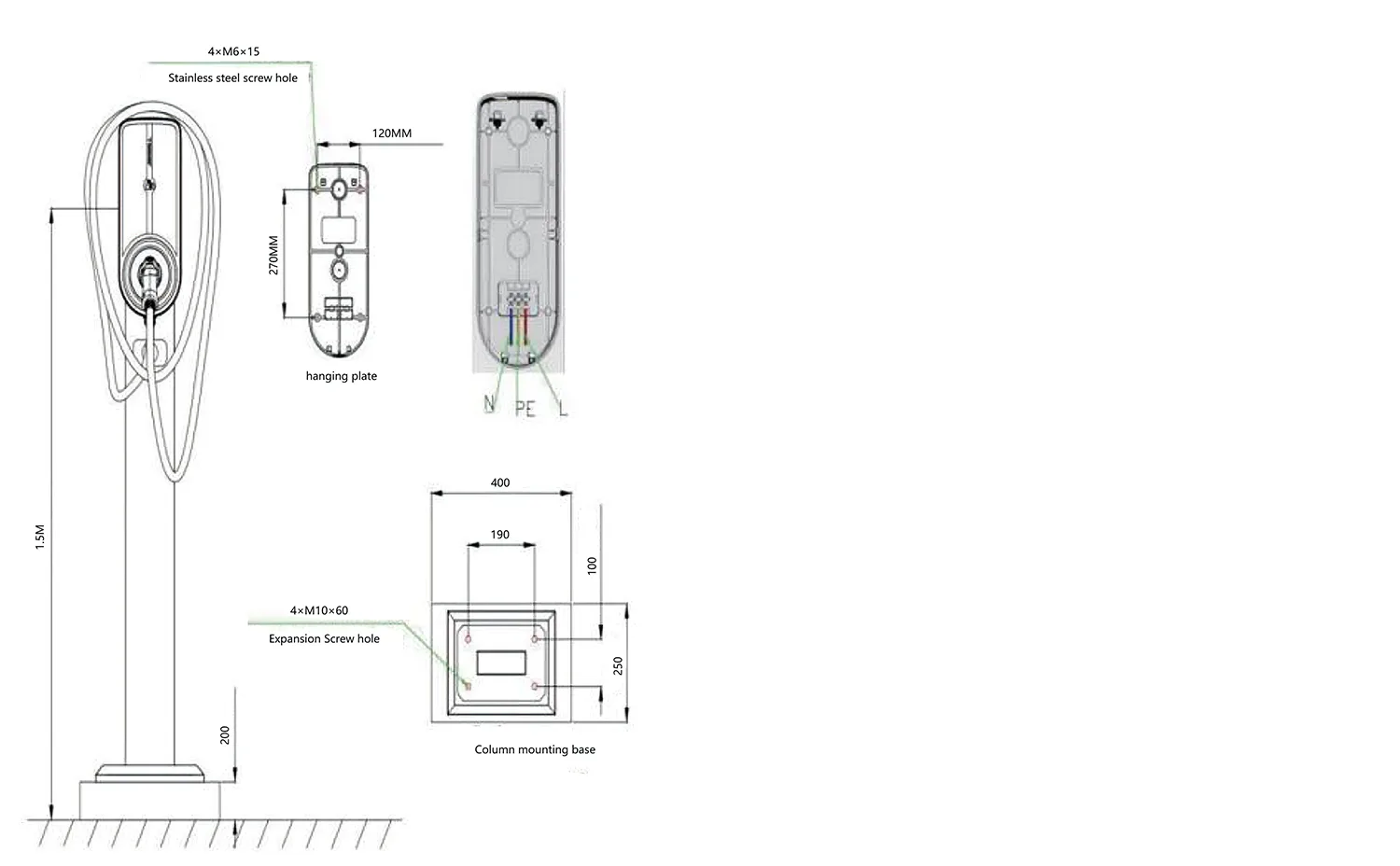

1) Ang kongkretong pundasyon para sa charging pile ay dapat na may lakas na C25. Ang bahagi sa ilalim ng lupa ay 400mm, at ang bahagi sa itaas ng lupa ay 200mm. Ang mga kongkretong sukat ay 400 * 250mm. Ang pundasyon ay dapat na may nakabaon na outlet pipe sa gitna, at 4 M10*60 expansion bolts ay dapat na maayos sa pundasyon.

2) I-secure ang rear panel sa column gamit ang M6*15 stainless steel screws.

3) Ang linya ng pag-input ay hinila mula sa pre-buried pipe sa pundasyon sa pamamagitan ng interior ng column patungo sa nakalaang inlet socket.

4) Ang device na ito ay may kasamang input cable mula sa factory. Kung kailangan mong pahabain ang haba ng input cable, dapat mong pahabain ito ayon sa tamang paraan ng koneksyon ng cable. Ipasok ang tatlong cable (live wire, neutral wire, ground wire) sa terminal block ayon sa mga wiring label para makumpleto ang wiring; (dahil ang device ay may mataas na agos, dapat tiyakin ng extension cord ang isang maaasahang koneksyon).

5) Upang maiwasan ang panganib ng electric shock, ang input ground wire ng kagamitan ay dapat na matatag na pinagbabatayan.
