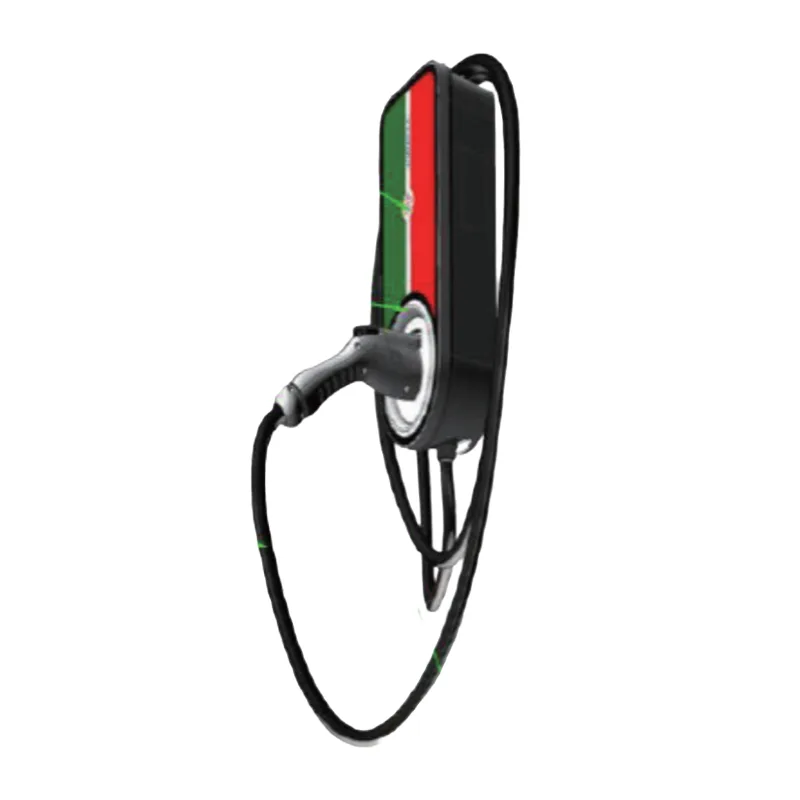

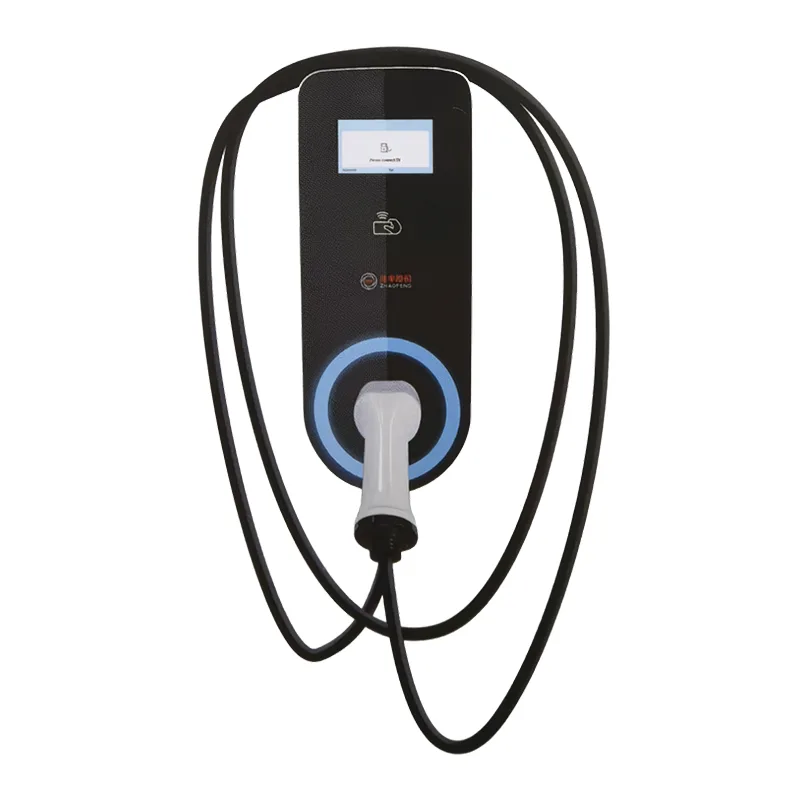

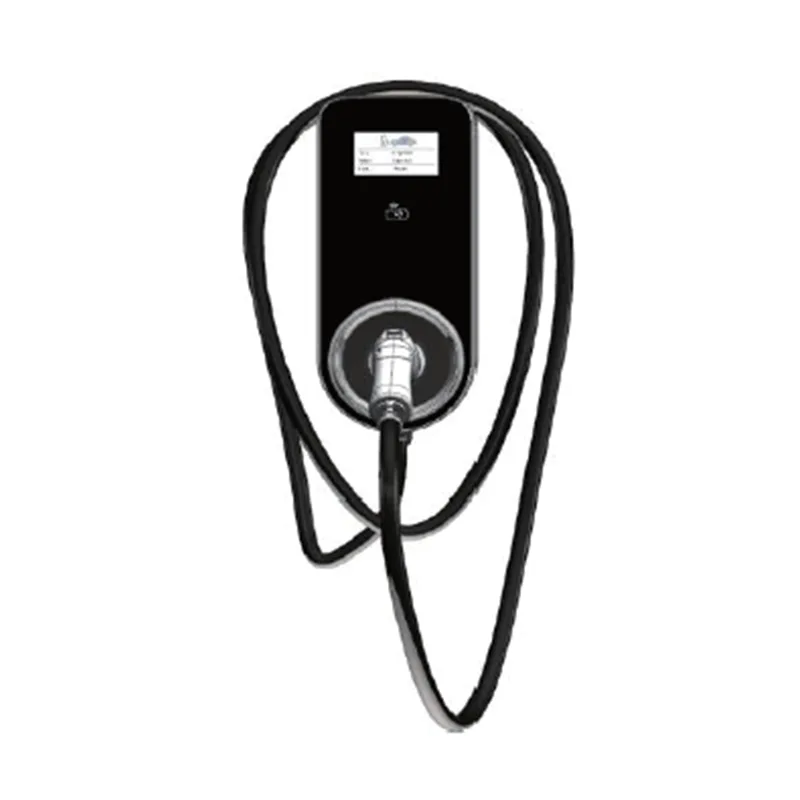

7KW Wall-mounted AC Charging Pile

Ang 7KW wall-mounted AC charging pile ng aming kumpanya ay isang charging device na binuo upang matugunan ang mga pangangailangan sa pag-charge ng mga bagong sasakyang pang-enerhiya, na gagamitin kasabay ng on-board na charger ng mga de-koryenteng sasakyan upang magbigay ng mga serbisyo sa pag-charge para sa mga de-kuryenteng sasakyan. Ang produktong ito ay madaling i-install, compact sa laki, simple upang patakbuhin fashionable sa hitsura, card swiping/charging, mabilis at mahusay; maramihang mga all-round na function ng proteksyon sa kaligtasan (short circuit protection, leakage protection, emergency stop protection, overcurrent, overtemperature protection, overvoltage protection, IP54 grade dust at water resistance, grounding protection) awtomatikong pinutol ang kuryente pagkatapos mag-charge, na nagpoprotekta sa kaligtasan ng sasakyan.

1.I-plug at i-play ang proseso ng pagpapatakbo para sa bawat may-ari upang iparada I-lock ang kotse - ikonekta ang charging gun - simulan ang pag-charge (flashing light) Halika at singilin kapag dumating ka◇, umalis kapag tapos na, ganap na hindi sensitibo

2. Slider upang simulan ang proseso ng operasyon ◇Plug ng may-ari - Ini-swipe ng may-ari ang authorization card - Magsimulang mag-charge (nag-flash na ilaw)

Mga teknikal na parameter

Mga tampok ng produkto

1) Nilagyan ng 4.3-inch display screen at LED status indicator, na nagbibigay-daan para sa isang malinaw sa proseso ng pagsingil.

2) May kakayahang online na komunikasyon sa pamamagitan ng Ethernet/4G network, na nagpapagana ng real-time na kontrol at mga function ng pagbabayad.

3) Comprehensive system protection: overvoltage, undervoltage protection, overcurrent protection, short circuit protection, leakage protection, overtemperature protection, lightning protection, pagtiyak ng ligtas at maaasahang operasyon ng produkto.4) Imbakan ng data at pagtukoy ng fault.

5) Tumpak na power metering at pag-andar ng pagkakakilanlan, na nagpapataas ng kumpiyansa ng gumagamit.

6) Ang pangkalahatang istraktura ay dinisenyo na may ulan at alikabok, na may antas ng proteksyon ng IP54, na angkop para sa parehong panloob at panlabas

kapaligiran, at malawakang ginagamit sa domestic at dayuhang kapaligiran.

7) Madaling i-install gumana, at mapanatili.

8) Ligtas at anti-pagnanakaw.

Mga Kinakailangan sa Kapaligiran sa Pag-install

1) Ang charging pile na ito ay isang indoor at outdoor universal charging pile, na nakakatugon sa antas ng proteksyon ng IP54 at maaaring i-install sa labas.

2) Pakitiyak na ang ambient temperature ay nasa hanay na -30°C~ 50°C.

3) Ang lokasyon ng pag-install ay dapat lumampas sa taas na 2000 metro.

4) Dapat ay walang matinding vibration o nasusunog at sumasabog na materyales malapit sa lugar ng pag-install.

5) Ang lokasyon ay hindi dapat sa isang mababang lugar o isang lugar na madaling kapitan ng tubig.

6) Ang pag-install ng pile ay dapat na suportado ng isang pader. Kung mayroong suporta sa dingding, inirerekomenda na gumamit ng mga espesyal na haligi sa sahig para sa pag-install at pag-aayos.

7) Kapag nag-i-install ng pile, tiyaking patayo ang pile at napanatili ang reference data para sa taas ng charging pile mula sa lupa (1.3-1.5 meters).

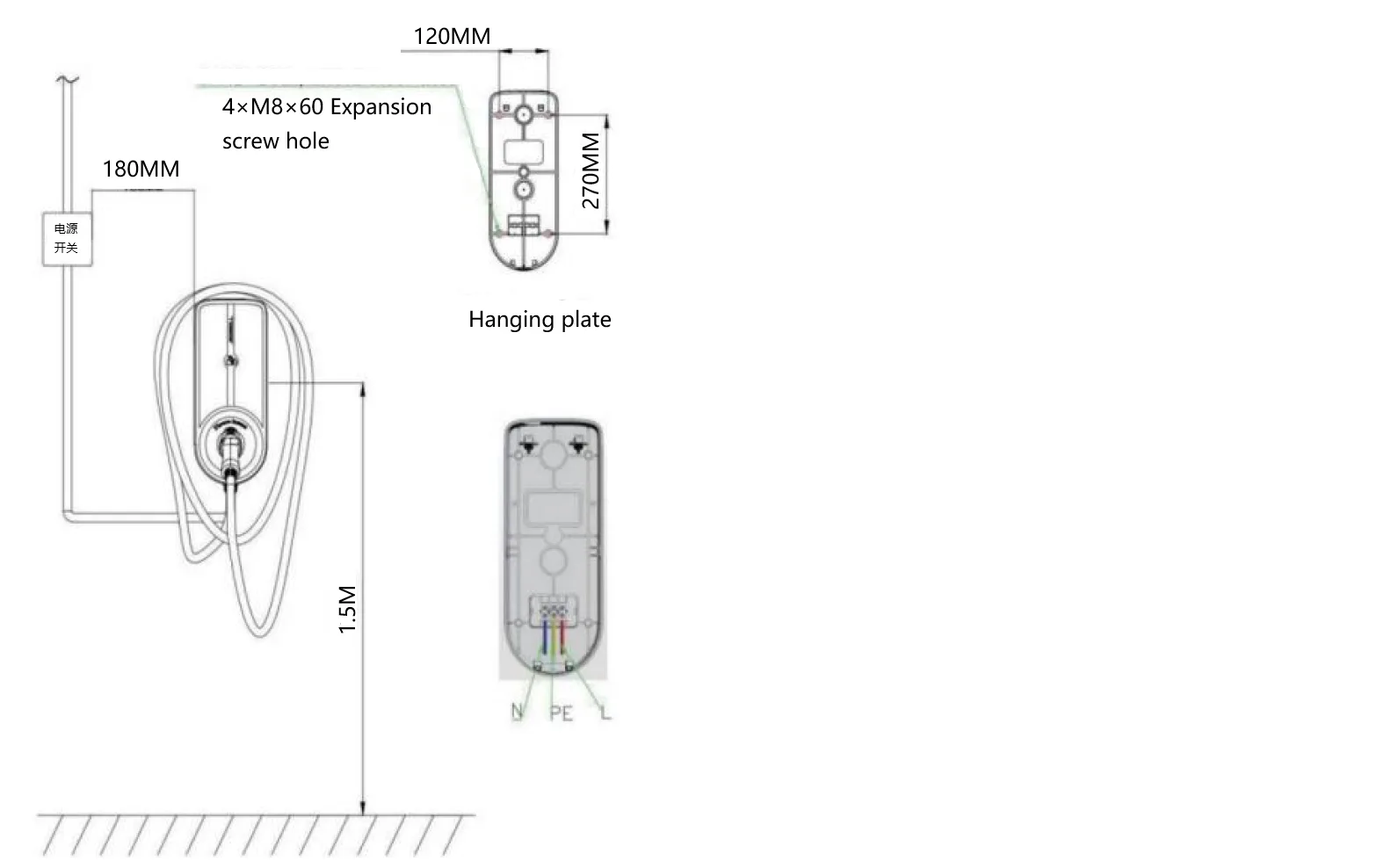

Paraan ng pag-install

1) Ang reference data ng taas ng charging pile mula sa lupa (1.3-1.5 meters)2) Markahan ang posisyon ng mounting hole sa back plate sa dingding ayon sa posisyon ng mounting hole sa back plate.

Gumamit ng impact drill para sumuntok (Φ8*65), at pagkatapos ay ilagay sa M8*60 na plastic expansion tubes,

at higpitan ang mga tornilyo sa pamamagitan ng nakabitin na plato.

3) Ang kagamitan na nilagyan ng mga input cable mula sa pabrika, kung kailangan mong pahabain ang haba ng input cable,

paki-extend ang koneksyon ayon sa tamang paraan ng cable ayon sa wiring identification ikonekta ang tatlong cable (fire line L, zero line N, grounding line PE) sa terminal board,

at kumpletuhin ang mga kable; (Dahil malaki ang kasalukuyang kagamitan, dapat tiyakin ng extension ang maaasahang koneksyon);

4) Upang maiwasan ang panganib ng electric shock, dapat tiyakin ng kagamitan na ang input ground wire ay matatag na naayos.
