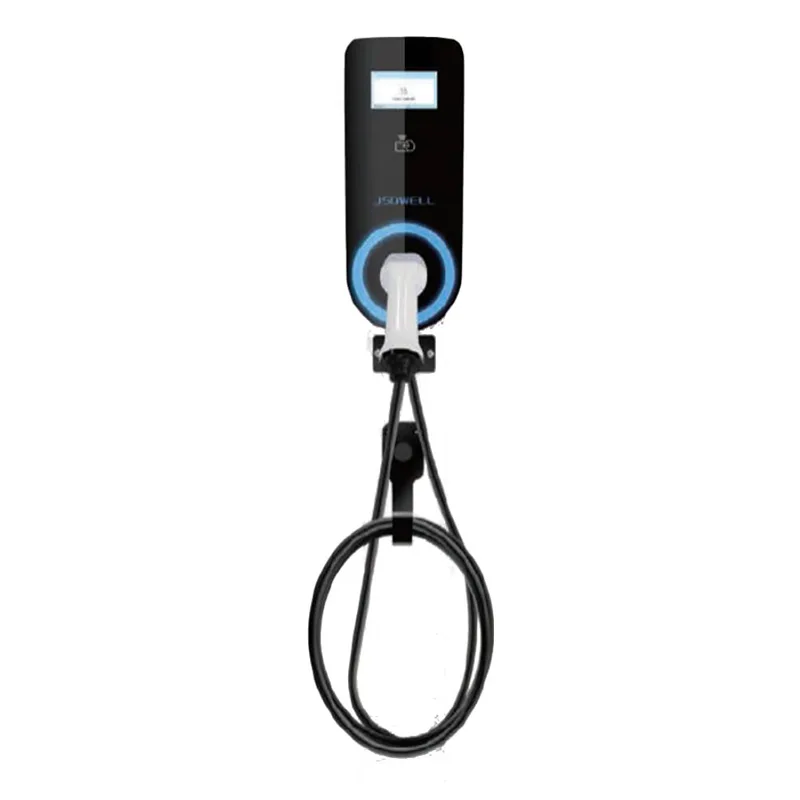

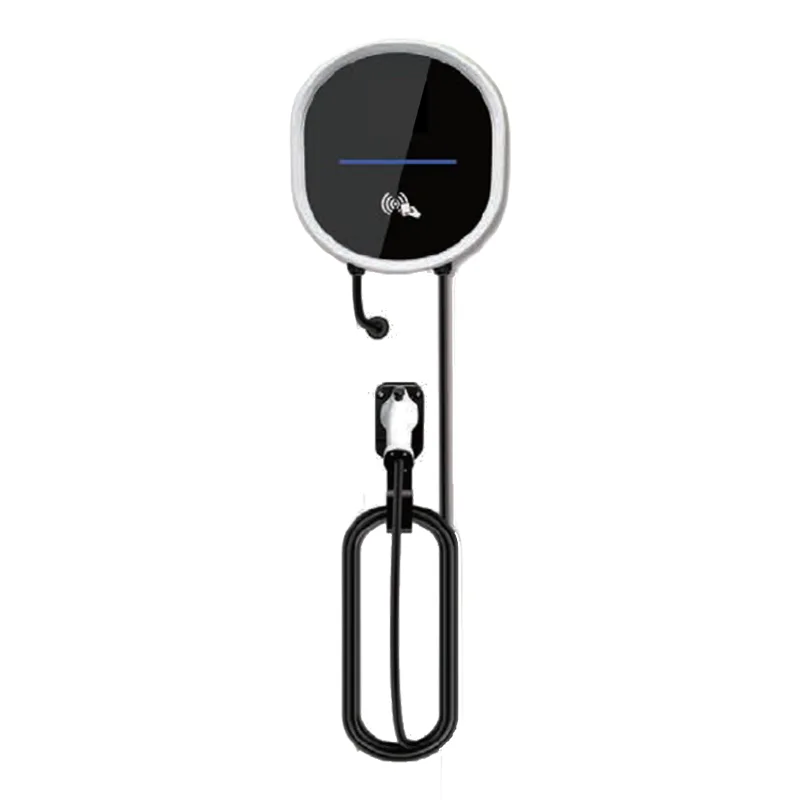

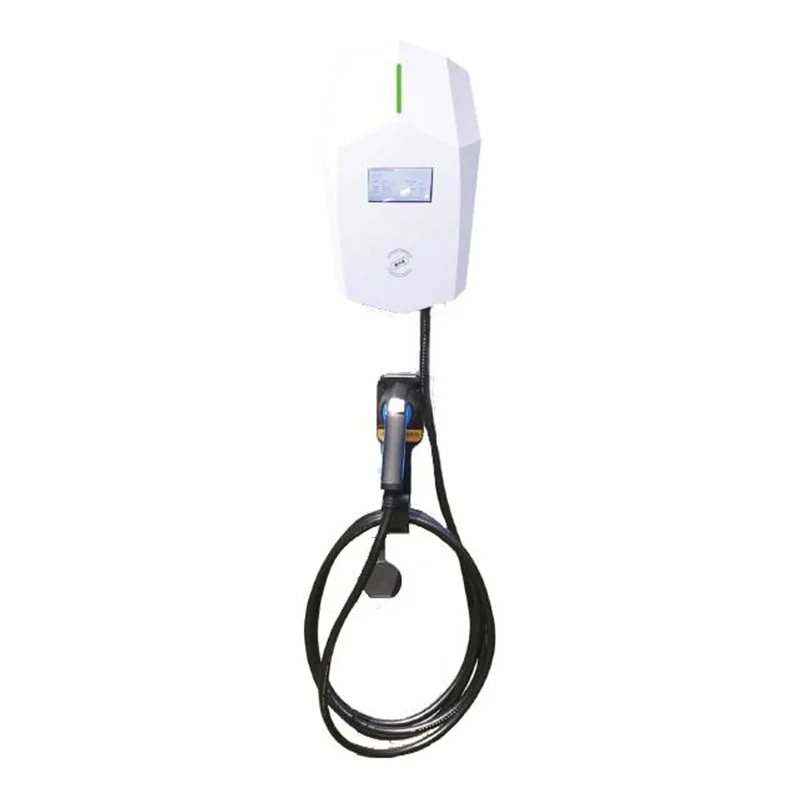

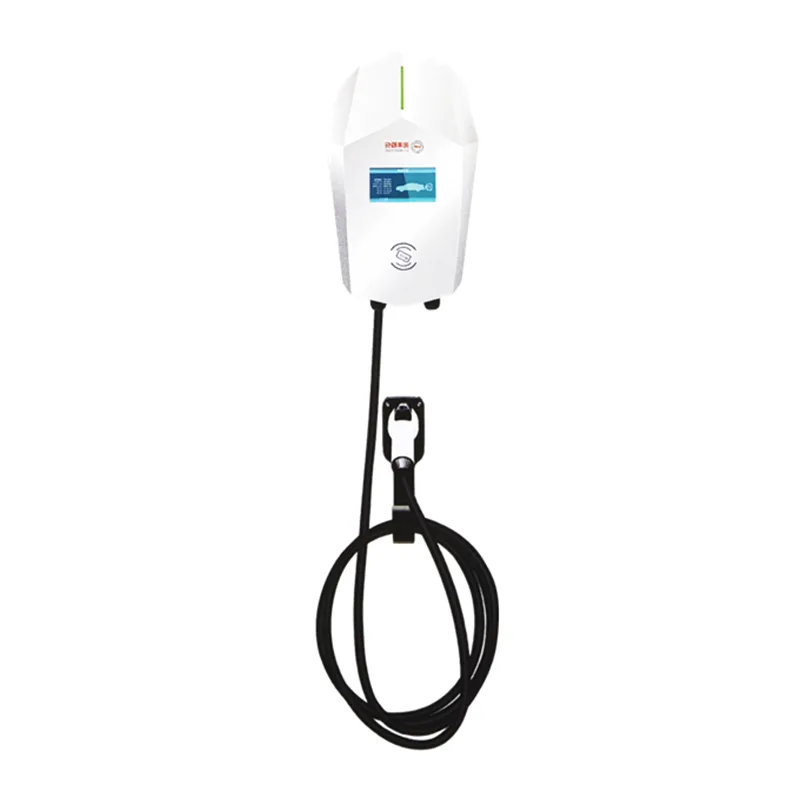

7KW Wall-mounted Three-phase AC Charging Pile

Bilang nangungunang tagagawa at supplier ng 7KW wall-mounted three-phase AC charging piles sa China, ang aming pabrika ay nagbibigay ng mataas na kalidad na three-phase AC charging solution. Sinusuportahan namin ang maramihang pagbili at malalim na pag-customize, nag-aalok ng libreng sample na pagsubok, at nagbibigay ng direktang pagpepresyo sa pabrika. Gumagamit ang produkto ng 380V three-phase input, tumatagal ng 6-8 na oras upang ganap na ma-charge, gumagana sa loob ng hanay ng temperatura na -30℃ hanggang +50℃, at nagtatampok ng mga katangiang nakakatipid sa espasyo, ligtas, at matalinong pag-charge.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang 7KW wall-mounted three-phase AC charging pile ng aming kumpanya ay madaling i-install, may maliit na bakas ng paa, ay maginhawang patakbuhin, may naka-istilong hitsura, at angkop para sa iba't ibang panloob o panlabas na paradahan tulad ng mga pribadong parking lot, pampublikong parking lot, residential parking lot, at enterprise dedicated parking lot.

Mga teknikal na parameter

Lakas ng input	Ilagay ang na-rate na halaga	240Vac, single phase, 32A
		Pinakamataas na halaga, 50/60Hz
	Bilang ng mga yugto	L, N at PE
	Standby na kapangyarihan	<2W (Basic na modelo, walang LCD display module)
	Panloob na RCD	DC6 mA RCD function
kapangyarihan ng output	Na-rate na output	240Vac, single phase, 32A maximum, 50/60Hz maximum 7.4 kw
	Interface ng charger	IEC62196-2 type 1 o 2 na naka-tether na plug
Proteksyon	Overcurrent	Suporta
	Overvoltage at undervoltage	Suporta
	Maikling circuit	Suporta
	Sobrang init	Suporta
	kasalanan sa lupa	Suporta
	Proteksyon sa plug at play	Suporta
Gumagamit	Tagapagpahiwatig ng Katayuan	Tatlong LED indicator, charging, fault
	pindutan	Pindutan ng emergency stop
	Pagpapatunay ng user	Pagkilala sa Dalas ng Radyo
komunikasyon	Interface ng network	Ethernet, 2G, 4G na suporta
	Protocol sa pag-charge	suportahan ang OCPP 1.6

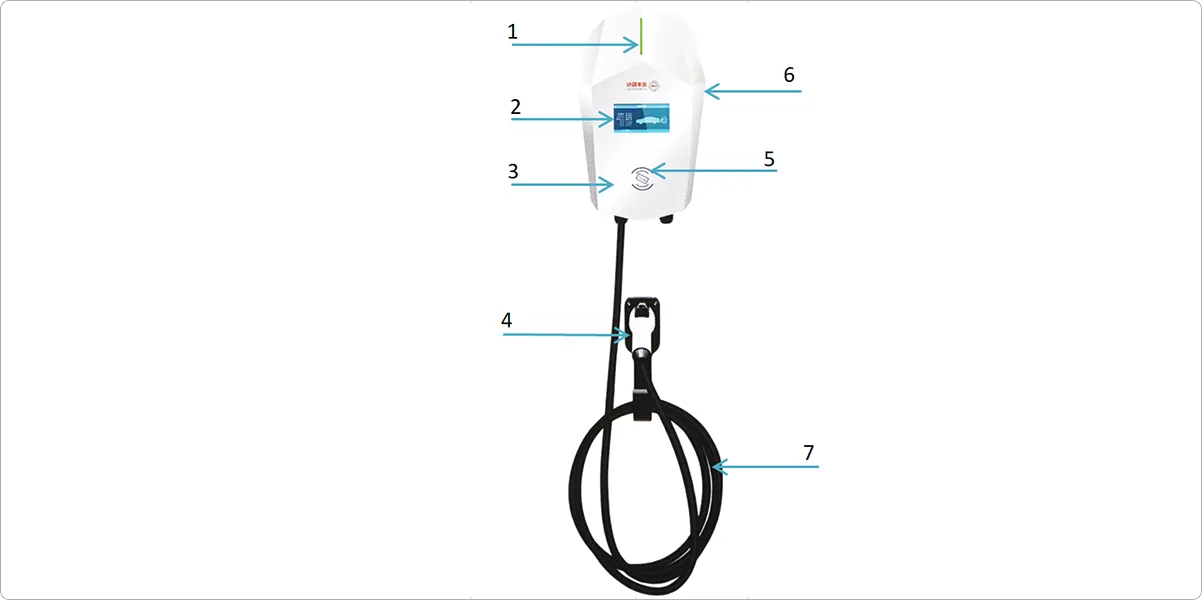

Pangkalahatang hitsura

1. LED Indicator: Ang iba't ibang kulay ay nagpapahiwatig ng iba't ibang katayuan;
2. Display Screen: 4.3-inch LCD display screen, na nagpapakita ng impormasyon sa pagsingil;
3. Pabahay: Materyal na PC/ABS, na may proseso ng metal coating;
4. Charging Gun: GB/T 20234.2 standard, konektado sa 5-meter long charging cable;
5. Lugar ng Pag-swipe ng Card: Ang mga pagpapatakbo ng pag-swipe ng card ay isinasagawa sa lugar na ito;
6. Emergency Stop Switch: Sa mga sitwasyong pang-emergency, ang pagpindot sa emergency stop switch ay mapuputol ang output;
7. Haba ng Cable: 5 metro;

Mga tagubilin

Simulan ang Pagsingil:

1. Plug-and-Play Charging: Ikonekta ang charging pile power supply. Pagkatapos makumpleto ang self-inspection, mananatiling dilaw ang indicator light, na nagpapahiwatig na ang pile ng charging ay naka-on nang normal. Ipasok ang charging gun sa charging port ng sasakyan, at ang indicator light ay kumikislap na berde, na nagpapahiwatig na nagsimula na ang pag-charge.

2. Card-Swiping Start/Stop Charging: Ikonekta ang charging pile power supply. Pagkatapos makumpleto ang pag-inspeksyon sa sarili, mananatiling naka-on ang dilaw na indicator light, na nagpapahiwatig na normal na naka-on ang charging pile. Ipasok ang charging gun sa charging port ng sasakyan, pagkatapos ay i-swipe ang card upang simulan ang pag-charge. Ang indicator light ay kumikislap na berde, na nagpapahiwatig na ang pag-charge ay isinasagawa.

3. Card-Swiping Metering Charging: Ikonekta ang charging pile power supply. Pagkatapos makumpleto ang pag-inspeksyon sa sarili, mananatiling naka-on ang dilaw na indicator light, na nagpapahiwatig na normal na naka-on ang charging pile. Ipasok ang charging gun sa charging port ng sasakyan, pagkatapos ay i-swipe ang card upang simulan ang pag-charge. Ang normal na indicator light ay kumikislap berde, na nagpapahiwatig na ang pag-charge ay isinasagawa.

4. Uri ng Pag-scan at Pag-charge: Ikonekta ang charging pile power supply. Pagkatapos makumpleto ng device ang self-inspection, mananatiling dilaw ang indicator light, na nagpapahiwatig na gumagana nang normal ang charging pile. Ipasok ang charging gun sa charging port ng sasakyan, pagkatapos ay piliin ang charging type sa mobile phone sa pamamagitan ng pag-scan sa QR code ng scanning device. Ang indicator light ay kumikislap na berde, na nagpapahiwatig na ang pag-charge ay isinasagawa.

Tapusin ang Pagsingil:

1. Plug-and-Play Charging: Awtomatikong nagsasara ang device. Ang indicator light ay berde at nananatiling naka-on. Alisin ang charging gun mula sa charging port ng sasakyan at ibalik ito sa orihinal nitong posisyon; kumpleto na ang pag-charge.

2. Card-Swiping Start/Stop Charging: I-swipe ang card o direktang alisin ang charging gun mula sa charging port ng sasakyan, pagkatapos ay ibalik ito sa orihinal nitong posisyon; matatapos ang pag-charge.

3. Card-Swiping Metering Charging: Pagkatapos mag-swipe ng card para sa settlement, alisin ang charging gun mula sa interface ng sasakyan, ibalik ito sa orihinal nitong posisyon; kumpleto na ang pag-charge.

Uri ng Pag-scan ng Charging: Pagkatapos piliin na tapusin ang pag-charge sa mobile terminal, alisin ang charging gun mula sa charging port ng sasakyan at ibalik ito sa orihinal nitong posisyon; kumpleto na ang pag-charge.

Bakit Piliin ang Aming Charger?

✅ Buong certifications, global access: Ang produkto ay may kumpletong core certifications, na tumutulong sa iyo na madaling makapasok sa target market.

✅ Ang modular na disenyo ay madaling pagpapanatili: Ang mga panloob na core module (tulad ng pangunahing control board, mga relay) ay gumagamit ng plug-and-play na disenyo, na binabawasan ang mga gastos sa pagpapatakbo at pagpapanatili.

✅ Flexible, pakikipagtulungan ng brand: Sinusuportahan ang mga serbisyo ng OEM/ODM. Ang pag-customize ng Logo, kulay ng case, haba ng cable, module ng komunikasyon, atbp., ay posible.

✅ Malakas na teknikal na suporta Ang mga detalyadong gabay sa pag-install, teknikal na manwal, mga dokumento ng API, at online na teknikal na suporta ay ibinigay.

✅ Mapagkumpitensyang MOQ at oras ng paghahatid: Tinitiyak ng mahusay na supply chain ang mapagkumpitensyang presyo at matatag na oras ng paghahatid.
